삼성 레이저 ML-5050GC [레이저 스캐너]

레이저 프린트기에도 스캐너가 있다. 물론 잉크젯 복합기의 스캐너와는

용도가 다르지만..복합기의 스캐너는 글씨를 읽어 들이는 용도지만

레이저 스캐너는 반대로 글씨를 보내는 역활을 한다...

컴에서 데이터를 받아 다이오드에서 빛을 쏘아 토너드럼으로 보내 글씨를

만들어 내는 아주 중요한 부품이다...

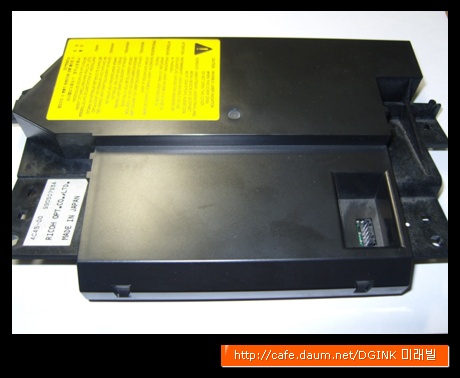

         01. 노란색의 경고문이 붙어 있다..[작동중에는 덮개를 열지마라]

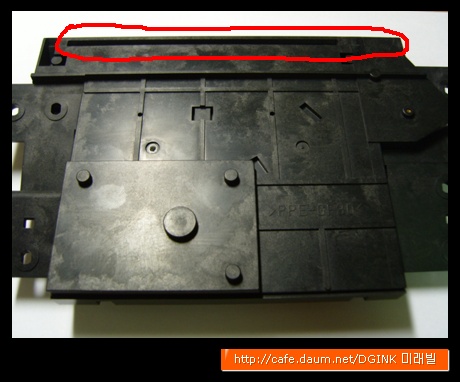

          02. 뒷면 모습..표시부분은 반사 유리다.

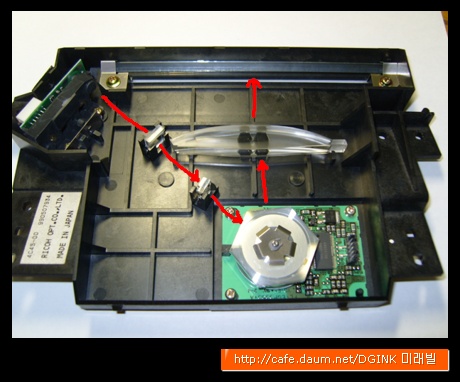

          03. 커버를 제거한 내부 모습.

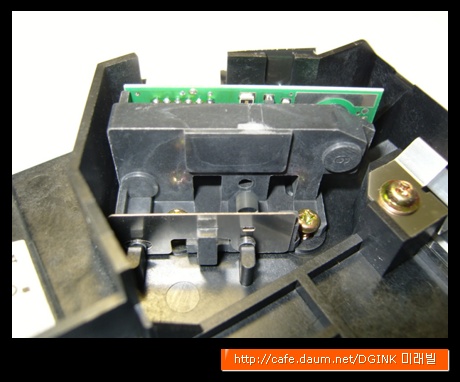

          04. 빛을 만드는 레이저 다이오드 모습

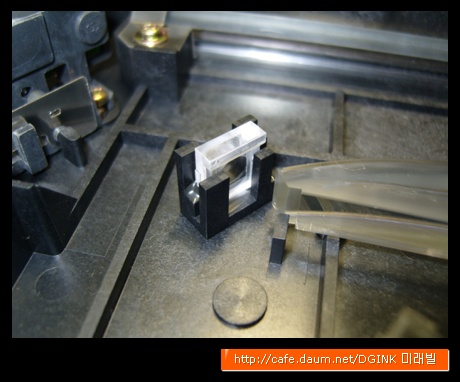

          05. 1번째 렌즈 모습.

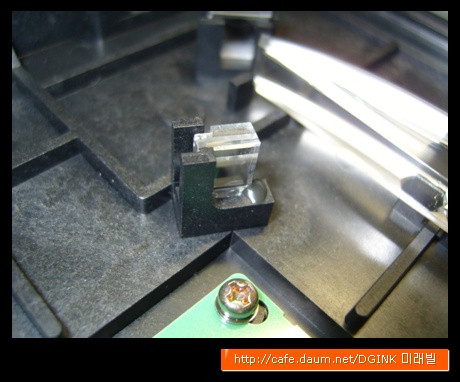

          06. 2번째 렌즈 모습.

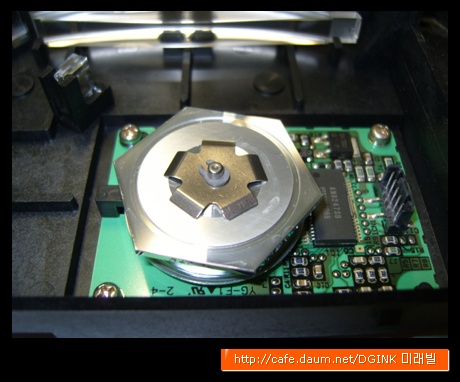

          07. 6각형 반사 회전체 모습.

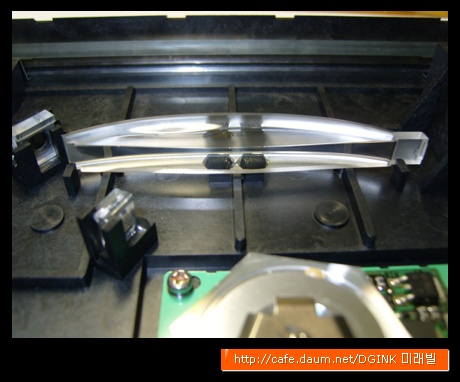

          08. 타원형 렌즈.

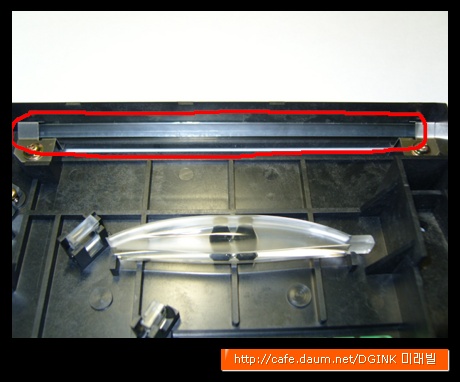

          09. 드럼에 빛을 보내는 내부 반사 거울.
